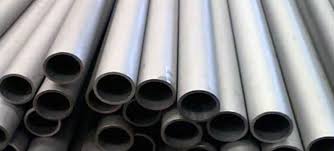

ASTM A519 Sømløs karbonstållegering mekanisk rør
ASTM A519 er standarden for sømløse stålrør i karbonlegering utviklet av American Society for Testing and Materials (ASTM). Designet spesielt for applikasjoner som krever streng styrke og presisjon, som mekaniske strukturer, transmisjonssystemer og hydraulisk utstyr, har ASTM A519 Alloy Tube blitt en kjernerørløsning for industrier som bilindustri, anleggsmaskiner og energi, takket være dens pålitelige sømløse prosess, mangfoldige materialalternativer og utmerkede mekaniske egenskaper.
ASTM A519 spesifiserte flere kvaliteter av mekaniske rør av karbon og legert stål, enten varm-behandlet eller kald-behandlet.
Legeringsklasse: ASTM A519 4130,4135,4145/4145H, 4330V, 4340
HR: OD: 51-508 mm; WT: 7-60 mm; L: maks 16000mm
CD: OD: 501-273 mm; WT: 2-10 mm; L: maks 16000mm
Metode for rørforming:
1. Varme-ferdige mekaniske slanger
2. Kald-bearbeidet mekanisk slange
3. Grov-dreie mekanisk slange
4. Jorde mekaniske rør
Termisk behandling:
1) A-Glødd
2) N-Normalisert
3) QT-Quenched and Tempered
4) SR-Stressavlastet eller fullfør glødingen
Utvendige diametertoleranser for ASTM A519 legeringsrør
|
Utvendig diameter størrelsesområde. |
Utvendig diameter |
Toleranse, in. (mm) |
|
i (mm) |
Over |
Under |
|
Opptil 2.999 (76.17) |
0.020 (0.51) |
0.020 (0.51) |
|
3.000 - 4.499 (76.20 - 114.27) |
0.025 (0.64) |
0.025 (0.64) |
|
4.500 - 5.999 (114.30 - 152.37) |
0.031 (0.79) |
0.031 (0.79) |
|
6.000 - 7.499 (152.40 - 190.47) |
0.037 (0.94) |
0.037 (0.94) |
|
7.500 - 8.999 (190.50 - 228.57) |
0.045 (1.14) |
0.045 (1.14) |
|
9.000 - 10.750 (228.60 - 273.05) |
0.050 (1.27) |
0.050 (1.27) |
Veggtykkelsestoleranser for ASTM A519 legeringsrør
|
Veggtykkelsesområde som prosent av ytre diameter |
Veggtykkelsestoleranse, en prosent over og under nominell | ||
|
Utvendig diameter 2,999 tommer (76,19 mm) og mindre |
Utvendig diameter 3000 tommer (76,20 mm) til 5999 tommer (152,37 mm) |
Utvendig diameter 6000 tommer (152,40 mm) til 10 750 tommer (273,05 mm) |
|
|
Under 15 |
12.5 |
10 |
10 |
|
15 og over |
10 |
7.5 |
10 |
Produksjonsprosess:Ved å bruke en sømløs prosess med "varm-gjennomtrenging + kald-trukket/kald-valset" prosess, er dette røret fritt for sveisedefekter, har et jevnhetsavvik i veggtykkelsen på mindre enn eller lik 5 % (kaldt-trukket rør) og en indre vegg til eller lik mindre vegg 3,2 μm.
Varmebehandling:Standard glødet (for enkel behandling), med bråkjølte og tempererte forhold tilgjengelig på forespørsel (f.eks. oppnår 4140 en hardhet på HRC 30-40 etter bråkjøling).
Kvalitet og samsvar
Samsvarer strengt med ASTM A519-20-standarder og er kompatibel med SAE J524 (bilrør) og ISO 8539 (hydrauliske rør).
Hver batch gjennomgår strekk- og utflatingstester, samt UT-ultralyd (for indre veggdefekter) og MT-magnetiske partikler (for overflatesprekker) ikke--destruktiv testing. Et ASTM A519 Alloy Tube MTC-materialsertifikat som inneholder faktiske testdata er gitt.
