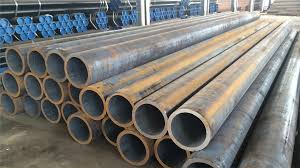

Klasse ST45 sømløst karbonstålrør
Oversikt
ST45er enhistorisk tysk materialkarakterbetegnelsefor rør og rør av karbonstål med høyere-styrke. Det refererer til materiale medminimum strekkfasthet på ca. 45 kg/mm²(≈ 441 MPa). Som ST35 er denne betegnelsenforeldetog har blitt erstattet av moderne europeiske (EN) standarder, men kan forekomme i eldre tyske systemer.
Viktig:ST45 erIKKE en gjeldende standard. Det var en del av det gamleDIN 1629ogDIN 17175standarder, erstattet avEN 10216serie. ST45 representerer et alternativ med høyere styrke til ST35.
Historiske karakterer og moderne ekvivalenter
| Gammel DIN-betegnelse | Tilsvarende EN 10216-2 klasse | Nøkkelegenskaper |
|---|---|---|
| ST45.0 | P265TR2 | Høystyrke karbonstål, romtemperatur |
| ST45.4 | P265GH | Høyere styrke for høye temperaturer (til 350 grader) |
| ST45.8 | P265GH(eller høyere) | Høyere styrke for høytemperaturservice |
Nomenklatur dekodet:
ST= Stål ("Stahl")
45= Omtrentlig strekkstyrke i kg/mm²
.0/.4/.8= Kvalitets-/applikasjonsnivå
Høyere tall= Høyere styrke enn ST35-karakterer
Typiske egenskaper (historisk referanse)
| Eiendom | ST45.0 | ST45.4 | ST45.8 |
|---|---|---|---|
| Strekkstyrke | 410-530 MPa | 410-570 MPa | 410-570 MPa |
| Yield Styrke | Større enn eller lik 255 MPa | Større enn eller lik 265 MPa | Større enn eller lik 265 MPa |
| Forlengelse | Større enn eller lik 21 % | Større enn eller lik 22 % | Større enn eller lik 22 % |
| Maks temperatur | 300 grader | 300 grader | 350 grader |
*ST45.8 hadde litt bedre forhøyede temperaturegenskaper enn ST45.0/4*
Kjemisk sammensetning (historisk, maksimum %)
| Element | ST45.0/4 | ST45.8 |
|---|---|---|
| Karbon (C) | 0.21 | 0.21 |
| Silisium (Si) | 0.35 | 0.35 |
| Mangan (Mn) | 1.20 | 1.20 |
| Fosfor (P) | 0.035 | 0.035 |
| Svovel (S) | 0.035 | 0.035 |
| Aluminium (Altot) | Større enn eller lik 0,020 | Større enn eller lik 0,020 |
Viktige forskjeller fra ST35:
Høyere karbon:0,21 % vs. 0,17 % (ST35)
Høyere mangan:Opptil 1,20 % vs. 0,80 % (ST35)
Resultater ihøyere styrkemennoe redusert sveisbarhet
Moderne erstatning: EN 10216-2 P265GH
Hvorfor P265GH erstatter ST45:
| Aspekt | ST45 (foreldet) | P265GH (gjeldende) |
|---|---|---|
| Standard status | Tilbaketrukket DIN-standard | Gjeldende EN-harmonisert standard |
| Yield Styrke | Større enn eller lik 255-265 MPa | Større enn eller lik 265 MPa |
| Strekkstyrke | 410-570 MPa | 410-570 MPa |
| Temperaturvurdering | Opp til 350 grader | Opptil 350 grader (garantert) |
| Kjemisk kontroll | Grunnleggende kontroller | Strengere(S Mindre enn eller lik 0,020 %, P Mindre enn eller lik 0,025 %) |
| Sporbarhet | Begrenset | Full EN 10204 3.2-sertifisering |
| Søknad | Foreldet | Moderne høy-temperaturtjeneste |
Nøkkelspesifikasjoner for P265GH:
Minimum avkastning:265 MPa
Strekkområde:410-570 MPa
Karbonmaks:0,20 % (mot 0,21 % for ST45)
Mangan Maks:1,40 % (mot 1,20 % for ST45)
Svovel Maks: 0.020%(mot 0,035 % for ST45)
Aluminium:Større enn eller lik 0,020 % (finkorn drept)
Varmebehandling:Normalisert eller normalisert og temperert
Sammenligning: ST35 vs ST45
| Parameter | ST35.8 | ST45.8 | Forskjell |
|---|---|---|---|
| Strekkstyrke | 360-510 MPa | 410-570 MPa | +50-60 MPa høyere |
| Yield Styrke | Større enn eller lik 235 MPa | Større enn eller lik 265 MPa | +30 MPa høyere |
| Karboninnhold | 0,17 % maks | 0,21 % maks | Høyere for styrke |
| Mangan | 0,80 % maks | 1,20 % maks | Høyere for styrke |
| Sveisbarhet | Bedre | Litt redusert | Høyere CE-verdi |
| Typisk bruk | Generelt press | Høyere trykk/temp | Mer krevende service |
Produksjonsprosess (historisk)
Produksjon for Seamless ST45:
Stålproduksjon:Ligner på ST35 men med justert kjemi
Deoksidering:Aluminium drept for finkornstruktur
Varmt arbeid:Mannesmann pluggmølleprosess
Varmebehandling:
ST45.0/ST45.4:Ofte som-rullet eller normalisert
ST45.8:Normalisert eller normalisert og temperert
Testing:Mekaniske og hydrostatiske tester
Størrelsesområde (typisk):
Utvendig diameter:21,3 mm til 406,4 mm
Veggtykkelse:2,0 mm til 40,0 mm
Lengde:6-12 meter
Applikasjoner (historisk og moderne)
Tradisjonell bruk av ST45:
Høytrykkssystemer:Der ST35-styrken var utilstrekkelig
Kraftproduksjon:Mellomtemperatur dampledninger
Industrikjeler:Seksjoner med høyere trykk
Kjemiske anlegg:Prosesslinjer som krever høyere styrke
Tysk ingeniørfag:Der design krevde høyere styrke enn ST35
Moderne applikasjoner av P265GH:
Kjelerør:For seksjoner med høyere trykk/temperatur
Varmevekslere:Der det trengs høyere styrke
Prosessrør:Høytrykksdamp, prosessvæsker
Kraftverk:Hoveddampledninger ved moderat trykk
Industriell:Applikasjoner som krever 265 MPa flytegrense
Bestiller Modern Equivalent
For nye prosjekter/erstatninger:
Spesifiser: EN 10216-2 P265GH sømløs rør
Eksempel på bestillingsspesifikasjon:
tekst
Materiale: Sømløst stålrør i henhold til EN 10216-2 Grade: P265GH Varmebehandling: Normalisert (+N) eller Normalisert & Herdet (+NT) Dimensjoner: [OD i mm] × [veggtykkelse i mm] × [lengde i mm] Antall: [antall stykker eller meter] Sluttforberedelse: [plain, bevelced, etc. [hvis noen spesiell testing er nødvendig] Merking: I henhold til EN 10216-2 inkludert varmenummer
Når skal du velge P265GH vs P235GH:
| Kriterier | Velg P235GH | Velg P265GH |
|---|---|---|
| Designtrykk | Mindre enn eller lik 100 bar | >100 bar |
| Veggtykkelse | Standard | Ønsker å redusere veggtykkelsen |
| Eksisterende system | Erstatter ST35 | Erstatter ST45 |
| Designstandard | Etterlyser 235 MPa yield | Krever 265 MPa yield |
| Kostnadsfølsomhet | Mer kostnads-sensitiv | Har råd til en liten premium |
Testing og inspeksjon
For moderne P265GH:
Hydrostatisk test:Obligatorisk, beregnet trykk
Strekktest:Romtemperatur, tverrgående prøver
Effekttest:Valgfritt (ikke obligatorisk for P265GH)
Hardhetstest:Valgfritt, ofte spesifisert
NDE:Ultralydtesting valgfritt for kritiske applikasjoner
Spesielle hensyn:
Høyere styrkebetyr høyere testtrykk
Karbonekvivalenthøyere enn P235GH (påvirker sveisbarheten)
Kan krevestrengere sveiseprosedyrer
Fabrikasjon og sveising
Sveising P265GH (vs P235GH):
| Aspekt | P235GH | P265GH |
|---|---|---|
| Karbonekvivalent | Lavere (~0,35) | Høyere (~0,40) |
| Forvarm | Vanligvis ikke nødvendig for tynne vegger | Kan være nødvendig for tykkere partier |
| Fyllmetall | ER70S-6 typisk | ER70S-6 eller høyere styrke |
| Varmeinngang | Standard kontroll | Mer kritisk kontroll |
| PWHT | Valgfri | Mer sannsynlig å bli spesifisert |
Anbefalt praksis:
Beregn CE:CE=C+Mn6CE=C+6Mn ≈ 0,40 for P265GH
Forvarm:For veggtykkelse > 25 mm eller omgivelsestemperatur < 5 grader
Prosedyrekvalifisering:Anbefalt for kritiske applikasjoner
PWHT:Tenk på tykke seksjoner eller faste skjøter
Designhensyn
Fordeler med P265GH fremfor P235GH:
Høyere tillatt stress:Både ved romtemperatur og høye temperaturer
Tynnere vegger mulig:For samme trykkklassifisering
Vektbesparelser:Redusert materialvekt
Plassbesparelser:Mindre rørbunter mulig
Ulemper:
Høyere kostnad:5-15 % premium over P235GH
Redusert sveisbarhet:Høyere karbonekvivalent
Mindre duktilitet:Noe lavere forlengelse
Mer kritisk fremstilling:Krever mer omsorg
Økonomisk analyse:
tekst
Eksempel: 12" Schedule 40 Pipe - P235GH: Vegg=10.31 mm, Vekt=72.4 kg/m - P265GH: Vegg=9.53 mm (for samme trykk), Vekt=66.9 kg/m - Besparelse: 7,6 % vektreduksjon {{12} mer vektreduksjon {{12} kg - Netto: Liten kostnadsbesparelse med P265GH
Industrimigrasjonsvei
Fra ST45 til moderne standarder:
tekst
ST45.0/ST45.4 → P265GH (EN 10216-2) ↓ For høyere temperaturer: 16Mo3 (500 grader maks) ↓ For høyere styrke: P295GH (295 MPa yield)
Alternative veier:
For ikke-temperaturapplikasjoner:EN 10216-1 P265TR2
For amerikanske prosjekter:ASTM A106 klasse C
For generelt press:EN 10217-1 P265
Kvalitetssikring
Problemer med foreldet ST45:
Bekreftelse vanskelig:Ingen aktiv standard å referere til
Eiendomsvarianter:Det fantes ulike tolkninger
Dokumentasjonshull:Gamle sertifikater er ofte ufullstendige
Inspeksjonsavslag:Moderne inspektører kan nekte
Fordeler med P265GH:
Klar spesifikasjon:Godt-definert i EN 10216-2
Standard produksjon:Mills produserer regelmessig
Full testing:Omfattende testkrav
Global aksept:Anerkjent over hele verden
Kostnadssammenligning
Prisforhold:
P265GH (standard):100 % (grunnlinje)
P235GH: 90-95%
"ST45" (hvis tilgjengelig): 120-150%
16Mo3 (legering): 130-160%
ASTM A106 Gr. C: 95-105%
Totalkostnadsbetraktninger:
Materialkostnad:P265GH premium over P235GH
Fremstillingskostnad:Litt høyere for P265GH
Vektbesparelser:Kan oppveie materialpremie
Livssykluskostnad:Lignende for begge klassetrinn
Tilgjengelighet:P265GH lett tilgjengelig vs spesialbestilling for "ST45"
Overholdelse av forskrifter
ST45-problemer:
Ikke PED-kompatibel:Kan ikke CE-merkes
Tilbaketrukket standard:Ikke lenger gjenkjent
Prosjektavslag:Kan føre til prosjektforsinkelser/avslag
Ansvarsbekymringer:Bruk av ukurante materialer øker risikoen
P265GH-samsvar:
PED-kompatibel:Kan CE-merkes
Harmonisert standard:Oppført i Offisiell Tidende
Prosjektaksept:Allment akseptert
Redusert risiko:Moderne, dokumentert materiale
Anskaffelsesstrategi
Når du møter "ST45":
Identifiser eksakt karakter:ST45.0, .4 eller .8?
Sjekk søknad:Temperatur, trykk, service
Rådgivende ingeniør:Få godkjenning for P265GH-erstatning
Oppdater dokumentasjon:Revidere spesifikasjoner/tegninger
Anskaffe P265GH:Fra godkjent leverandør
Leverandørspørsmål å stille:
Kan du levere EN 10216-2 P265GH?
Har du EN 10204 3.2-sertifisering?
Hvilken varmebehandling gir du?
Kan du levere nødvendig testing?
Hva er ledetid og kostnad?
Teknisk sammendrag
ST45 var en karbonstålrørkvalitet med høyere-styrkei det gamle tyske systemet, og gir omtrent 265 MPa minimum flytegrense mot 235 MPa for ST35. Det har det værtfullstendig erstattet av EN 10216-2 P265GH.
Viktige tekniske punkter:
Styrkenivå:265 MPa minimumsutbytte (30 MPa høyere enn P235GH)
Temperaturområde:Opptil 350 grader (samme som P235GH)
Kjemi:Høyere karbon/mangan enn P235GH for styrke
Sveisbarhet:Litt redusert på grunn av høyere karbonekvivalenter
Søknader:Høyere trykk/temperatur enn P235GH-applikasjoner
Retningslinjer for valg:
Velg P265GH når:
Erstatter ST45 i eksisterende systemer
Design krever Større enn eller lik 265 MPa flytegrense
Ønsker å redusere veggtykkelsen vs P235GH
Higher pressure applications (typically >100 bar)
Moderat kostnadspremie akseptabelt
Velg P235GH når:
Erstatter ST35 i eksisterende systemer
Design krever kun 235 MPa flytegrense
Maksimal sveisbarhet nødvendig
Kostnadsminimering viktig
Standard trykkapplikasjoner
Moderne tilsvarende alternativer:
Primær:EN 10216-2 P265GH (direkte erstatning)
Alternativ:EN 10216-1 P265TR2 (kun for mindre enn eller lik 300 grader)
amerikansk standard:ASTM A106 klasse C
Høyere temperatur:16Mo3 for temperaturer til 500 grader
Endelig anbefaling:
Angi aldri "ST45" for nye prosjekter.Bruk alltidEN 10216-2 P265GHfor sømløse rør som krever 265 MPa flytegrense med garanterte forhøyede temperaturegenskaper. Den moderne standarden gir overlegen kvalitetssikring, overholdelse av regelverk og global aksept samtidig som den opprettholder den tekniske ytelsen som opprinnelig ble levert av ST45.
For vedlikehold av eksisterende ST45-systemer er P265GH generelt en akseptabel erstatning, men teknisk gjennomgang bør bekrefte egnethet for den spesifikke applikasjonen, spesielt angående sveise- og fabrikasjonskrav som kan variere noe på grunn av kjemivariasjoner.
