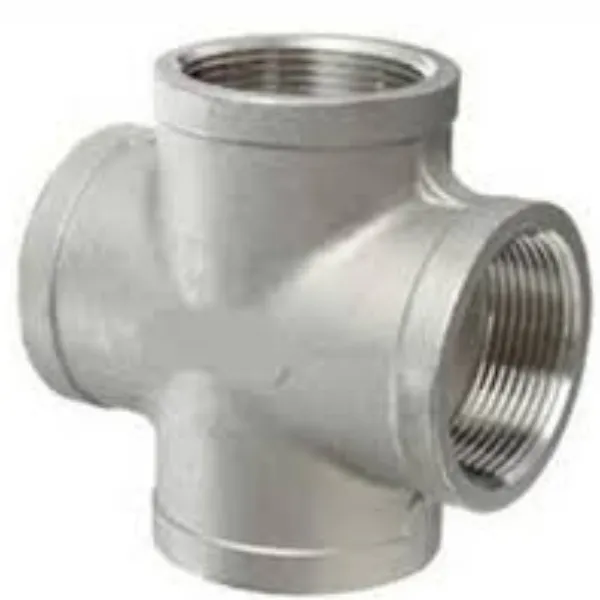

Gjenget kors
ANSI/ASME B16.11 gjengede tverrrørsfittings brukes i rammeverket der fire rør er satt sammen, det er designet for bruk i høytemperaturserviceapplikasjoner. Den består av fire innvendige gjenger som pleide å koble sammen rør med utvendige gjengeender. Det er 3 vanlige brukte materialer som karbonstål, legert stål og rustfritt stål, for å møte styrken, korrosjonsmotstanden og ledningsevnen etter behov.
Den gjengede kryssdimensjonen og spesifikasjonen er utformet som standard for ASME B16.11, den kan være lik eller redcuing.
ANSI/ASME B 16.11 gjengede fittings kommer i en rekke størrelser og former og kan gi en effektiv tetning for rør som transporterer væsker, gass og damp. De vrir seg på røret ved hjelp av forskjellige hann- og hunngjenger, inkludert NPT eller BSP. Fordelene er enkle å installere og god lekkasjeintegritet.
Spesifikasjon av ANSI B16.11 Gjenget kryssrørfittings
| Form | Like og reduserende kryss-t-skjorte |
| Trådtype | NPT, PT, BSPP, BSPT, PF |
| Størrelsesområde | 1/8" - 4" / DN6 - DN100 |
| Trykkvurdering | Klasse 2000 lbs, 3000 lbs, 6000 lbs |
| Standard | ASME B16.11, BS3799 |
| Karbonstål | ASTM A105 / A105N,A350 LF2/LF3,A694 F42 / 46 / 56 / 60 / 65 |
| Legert stål | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 / 22 |
| Rustfritt stål | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L, F321 |
| Dupleks rustfritt stål | ASTM A182 F51, F53, F44 |
ASME B16.11 Smidde gjengete kryss-T-dimensjoner
| DN | NPS | A | H | ||||
| 2000 LB | 3000 LB | 6000 LB | 2000 LB | 3000 LB | 6000 LB | ||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
| 8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
| 10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
| 15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
| 25 | 1 | 38 | 44 | 51 | 56 | 62 | 75 |
| 32 | 1 1/4 | 44 | 51 | 60 | 56 | 62 | 75 |
| 40 | 1 1/2 | 51 | 60 | 64 | 62 | 75 | 84 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 |
| 65 | 2 1/2 | 76 | 83 | 95 | 92 | 102 | 121 |
| 80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |
Smidd stål ANSI B16.11 Gjenget kryssvektstabell i KG
| DN | NPS | 2000 | 3000 | 6000 |
| 6 | 1/8 | 0.16 | 0.26 | 0.42 |
| 8 | 1/4 | 0.18 | 0.28 | 0.68 |
| 10 | 3/8 | 0.20 | 0.48 | 0.79 |
| 15 | 1/2 | 0.42 | 0.70 | 1.38 |
| 20 | 3/4 | 0.54 | 1.08 | 2.16 |
| 25 | 1 | 0.79 | 1.75 | 2.70 |
| 32 | 1-1/4 | 1.20 | 2.28 | 4.74 |
| 40 | 1-1/2 | 1.68 | 4.08 | 5.85 |
| 50 | 2 | 2.64 | 4.66 | 10.7 |
| 65 | 2-1/2 | 5.05 | 8.64 | 15.4 |
| 80 | 3 | 7.38 | 12.8 | 26.5 |
| 100 | 4 | 17.6 | 21.5 | 35.4 |
